Esquema Transceiver CW



Aprendiz de rádio - ATENÇÃO: Continuação no próprio site



ATENÇAO: A revista franceza ensina toda a parte teórica de como montar e o funcionamento de rádio, devido a possíveis direitos autorais não vamos dar continuidade na postagem mas vamos deixar o link abaixo  para quem desejar baixar e continuar, no navegador Google tem como traduzir a página inteira, obrigado por visualizar o blog.

https://www.pascalchour.fr/ressources/apprenez_la_radio/apprenez_la_radio.htm#PREFACE

Aprendiz de rádio - parte 3a

Coletores de ondas

Quando se deseja receber uma transmissão, é necessário captar as ondas de rádio, ou seja, a energia gerada pelo transmissor na atmosfera. Para isso, utilizam-se sistemas chamados coletores de ondas.

As ondas eletromagnéticas propagam-se concentricamente em todas as direções e têm a propriedade de atravessar materiais não condutores e serem bloqueadas por materiais altamente condutores. É por isso que os coletores de ondas são constituídos principalmente por um conjunto de fios altamente condutores. A baixíssima potência captada por esses coletores de ondas depende principalmente da localização e das dimensões do condutor. Existem duas categorias principais de coletores de ondas: antenas e loops.

As antenas

As antenas receptoras são essenciais para a maioria dos receptores simples descritos neste livro. Essas antenas consistem principalmente em um fio condutor que foi cuidadosamente isolado eletricamente do solo usando materiais isolantes como vidro ou porcelana. Esse coletor de ondas é conectado ao receptor por meio de um cabo de alimentação de antena.

Essas antenas podem ser instaladas tanto em ambientes internos quanto externos. As antenas externas podem ter vários formatos, mas as mais comuns são as antenas horizontais de fio único em formato de L ou T. Esses dois tipos de antenas são semelhantes; a única diferença reside na localização do ponto de transmissão do sinal (downlink).

Essas antenas são construídas com fio de cobre de 2 mm de diâmetro. O comprimento deve variar de 15 a 20 metros. Uma antena muito longa irá amortecer os circuitos do receptor e prejudicar a seletividade. Além disso, como mencionado anteriormente, essas antenas devem ser perfeitamente isoladas em suas extremidades com isoladores. A conexão com a linha de alimentação da antena deve ser feita com cuidado, pois conexões ruins produzem ruídos desagradáveis. Para essa linha de alimentação, pode-se usar um condutor com a mesma seção transversal da antena, mas revestido com uma bainha sintética. É fundamental que a antena esteja o mais desobstruída possível, em particular, deve ser mantida longe de estruturas metálicas, paredes e linhas de energia.

As antenas verticais são mais fáceis de fabricar e seu desempenho permanece aceitável, apesar do tamanho reduzido.

No entanto, antenas para ondas muito curtas, como as utilizadas para modulação de frequência e recepção de televisão, requerem um comprimento específico para máxima eficiência, determinado pela frequência a ser recebida. A conexão com a antena é então feita utilizando cabos especiais, como ilustrado nas Figuras 4 e 5.

Os executivos

O uso de antenas de quadro é essencial para conferir total mobilidade aos receptores modernos. Os avanços nos núcleos de ferrite, ou ferroxcubes, possibilitam a criação de quadros que, apesar do tamanho reduzido, proporcionam aos receptores uma sensibilidade satisfatória. Além de facilitar a recepção de transmissões distantes, a antena de quadro possui um efeito direcional extremamente útil que, por vezes, compensa a falta de seletividade.

Essa seletividade direcional é baseada na orientação da estrutura, conforme ilustrado na Figura 6. Se a estrutura estiver orientada como indicado, ela captará estações dos pontos "A" e "C" com máxima eficiência, mas quase nada dos pontos "D" e "B", e gradualmente dependendo das orientações intermediárias.

Cabe ressaltar que, em ondas curtas, a modulação de frequência e as antenas de televisão continuam sendo indispensáveis.

FONTE: https://www.pascalchour.fr/ressources/apprenez_la_radio/apprenez_la_radio.htm#PREFACE



Esquema receptor FM VHF



Aprendiz de rádio - parte 2

Propagação de ondas de acordo com a frequência

Para entender o comportamento dos coletores de ondas, é necessário saber como as ondas eletromagnéticas se propagam no espaço de acordo com sua frequência.

As ondas eletromagnéticas são a superposição de um campo magnético e um campo elétrico que se propagam na direção de propagação da onda. O comprimento de onda "λ" representa a distância entre dois estados idênticos sucessivos. As ondas utilizadas na radiodifusão são classificadas em categorias:

• Ondas longas acima de 800 m ou ondas longas LW;
• Ondas médias de 200 a 800 m ou ondas curtas PO;
• Ondas curtas de 10 a 100 m ou SO;
• Ondas ultracurtas de 1 a 10 m.

As ondas eletromagnéticas ou hertzianas obedecem a certas leis, como reflexão, refração e absorção, que dependem essencialmente da ordem de grandeza do comprimento de onda.

O alcance das ondas de rádio é resultado de fenômenos complexos. Partindo da superfície da Terra e ascendendo a aproximadamente 80 km, atingimos a ionosfera. A ionosfera é um conjunto de camadas ionizadas, ou seja, tornadas condutoras pela radiação solar. É dessa forma, por exemplo, que, após reflexões na ionosfera e no solo, são estabelecidas conexões por meio de ondas que já percorreram o globo diversas vezes.

Propagação de ondas longas de baixa frequência

As ondas longas são refletidas muito bem, tanto de dia quanto de noite, pelas camadas da ionosfera. Essa característica demonstra que a recepção de ondas longas ocorre por meio de ondas refletidas e que a onda rasante ou direta, também chamada de onda terrestre, desempenha apenas um papel secundário, como ilustrado na Figura 1.

De fato, é comum que a onda terrestre seja mais fraca que a onda refletida a uma distância relativamente curta do transmissor. A onda terrestre segue aproximadamente os contornos do solo e oferece uma recepção muito consistente. A principal vantagem das ondas longas reside nas condições de propagação constantes, dia e noite, mas a absorção ocorre na reflexão pela ionosfera, o que exige transmissão em níveis de potência muito altos.

Propagação de frequências médias PO

A principal característica dessas ondas médias reside no fato de serem significativamente absorvidas pela ionosfera ao serem refletidas. Por isso, durante o dia, apenas as ondas diretas conseguem se propagar, reduzindo consideravelmente o alcance desses transmissores. Por outro lado, à noite, como a absorção das ondas pela ionosfera diminui, as ondas refletidas permitem a propagação por distâncias muito longas. A Figura 2 resume as características dessas ondas. É comum que a segunda área de recepção seja melhor que a primeira. Além disso, a transição de ondas longas (LW) para ondas médias (MW) ocorre gradualmente.

Propagação de altas frequências OC

Aqui, a ionosfera e o solo são condutores quase perfeitos, resultando em baixa atenuação. Um sinal pode dar várias voltas ao redor da Terra. Como ilustrado na Figura 3, praticamente não há recepção direta. Além disso, X varia com a estação do ano e a altitude do sol, o que explica a maior sensibilidade no período da noite em comparação com o período da manhã, já que o ângulo de reflexão muda. Nessa faixa de frequência, alguns transmissores são obrigados a mudar de frequência várias vezes ao longo do dia.

Finalmente, para ondas com frequência superior a 50 MHz, a propagação ocorre como um feixe de luz, com obstáculos causando atenuação significativa.

FONTE: https://www.pascalchour.fr/ressources/apprenez_la_radio/apprenez_la_radio.htm#PREFACE



Aprendiz de rádio - Parte 1

PREFÁCIO

Existem poucos livros populares sobre tecnologia de rádio voltados para leigos, especialmente jovens que, sem conhecimento especializado em radioeletricidade, desejam aprender sobre rádio. Um dos melhores métodos para aprender sobre rádio é, por um lado, adquirir o conhecimento teórico essencial e, por outro, construir alguns circuitos por conta própria, tentando entender o papel de seus diferentes componentes.

Como esta obra se enquadra no âmbito da literatura juvenil, foi apropriado que fosse escrita por um jovem. Muitas vezes, tudo parece simples demais para um técnico experiente, e certas dificuldades reais podem passar despercebidas.

Os primeiros capítulos do livro são dedicados aos conceitos teóricos essenciais para a compreensão do funcionamento dos diversos circuitos: coletores de ondas, circuitos sintonizados, componentes do receptor e símbolos dos componentes. Os capítulos restantes, que constituem a maior parte deste livreto, descrevem uma gama diversificada de receptores pequenos e fáceis de usar, com orientações sobre fiação e sintonia.

Aproveitamos a terceira edição desta obra para esclarecer algumas "áreas cinzentas" que haviam confundido alguns leitores. Ao mesmo tempo, pareceu-nos essencial complementar este trabalho com algumas aplicações práticas originais, como o receptor sintonizado eletronicamente ou baseado em luz.

Esperemos que esta obra inspire vocações entre os jovens que, posteriormente, se tornarão, como muitos dos seus mais velhos, leitores assíduos de THE SPEAKER, onde encontrarão muitas descrições, com diagramas de fiação, de montagens mais avançadas.

Principais unidades empregadas

 FONTE: https://www.pascalchour.fr/ressources/apprenez_la_radio/apprenez_la_radio.htm#PREFACE

Receptor de ondas curtas

 Infelizmente eu não tenho mais informações sobre o receptor, mas colocando a foto imagem no gogle a IA deve informar.

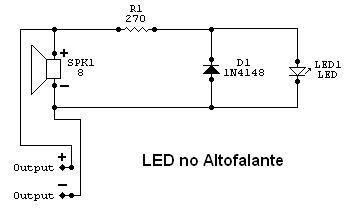

Esquema amplificador LM386



2ª lote de fonte chaveada 24V para teste de funcionamento



1ª lote de fonte chaveada 24V



Vídeo demonstrativo PORTA LÓGICA (carregando o vídeo)



Termostato para ventoinha FAN



Esquema ligação energia solar: Placas, controlador, etc...



Esquema ligação controlador de carga



Case fonte ATX montado em caixa cofre japonês

Pouco dias atrás comprei pela primeira vez uma fonte ATX tipo usada em computadores DELL e gostei muito da estrutura por dentro tanto é que resolvi aproveitar uma caixa cofre para servir de gabinete

Olha por dentro que a primeira vista tem muitos indutores sendo boa filtragem, até o filtro EMI é bom e tem também um pequeno toroidal no ventilador

 O ar entra por cima e é expulso pela uma pequema abertura que fiz na lateral do gabinete da fonte e depois e ventilador colocado na lateral da caixa faz o resto, coloquei um resistor 10R x 10W entre a linha 5V e o gnd, os 12,2V fornece 17,8A de corrente.

Fonte de alimentação caseira FA12V4A - FH01

 Aproveitado um transformador de lâmpada halogena para 50W 12V que tem uma corrente de 4A, a montagem inclui além de transformador, um capacitor eletrolítico de 4700uf x 25V, uma ponte retificadora 6A, resistor de 1K e led RGB

Carregador de baterias transformado em fonte de alimentação FA12V5A - FAC-01

Olá era um carregador com dois diodos 6A um capacitor 330uf 16V, troquei por 2 capacitores 2200uf 25V e adicionei um voltímetro da saída.



Carregador de baterias CB12V10A CAR-02

Olá eletrônicos, transformador 12V 10A, ponte retificadora 6A e um capacitor 470uf 200V



Projetos da eletrônica: Carregador de bateria CAR-01

DETALHES DO PROJETO:

Transformador 12V 10A, ponte retificadora 8A e capacitor eletrolítico 330uf


Fonte ATX comprado na web

Vai ser a primeira vez que compro fonte ATX neste formato e ao chegar vamos ver sua estrutura interna, sei que fonte são iguais etapas) mas me sinto curioso para descobrir, chagará em breve.



Lote com 11 unidades de fonte chaveada compradas na web

 Olá eu sempre gostei de fonte de alimentação durante este tempo adquiri dois lotes de fonte atx, mas agora comprei um lote com 11 unidades de fonte chaveada vendida como sucata, há relatos do vendedor que nem todas funcionam e vamos descobrir assim chegar, postarei aqui.

Esquema medidor intensidade de campo

Este é bastante antigo  e esquema, diodo e transistor de germanio


Fonte para motor DC

Será que funciona? Vou fazer um quadro assim para experimentar pequenos circuitos eletro-eletrônicos



Faça uma lâmpada de teste eletrônica



Transmissor 3500 a 4000 khz faixa de 80m
